一、概述

Inconel 601是Ni-Cr固溶体镍基合金，它有较好的高温性能和抗氧化性能，在航宇和工业方面有很多用途，是引人注意的合金之一。

品种

各种品种的材料和各种尺寸的焊条。

热处理制度

固溶处理：1150℃，1—2小时，水淬或快速空冷。

合金经20%冷加工后，在885℃，加热30分钟可发生再结晶。

化学成分

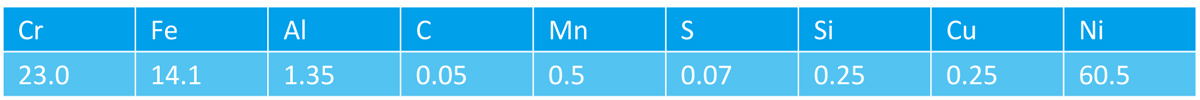

表1 化学成分，%

物理化学性能

1.比重：8.05g/cm3

2.熔化温度：1300—1368℃

3.导热率（表2）

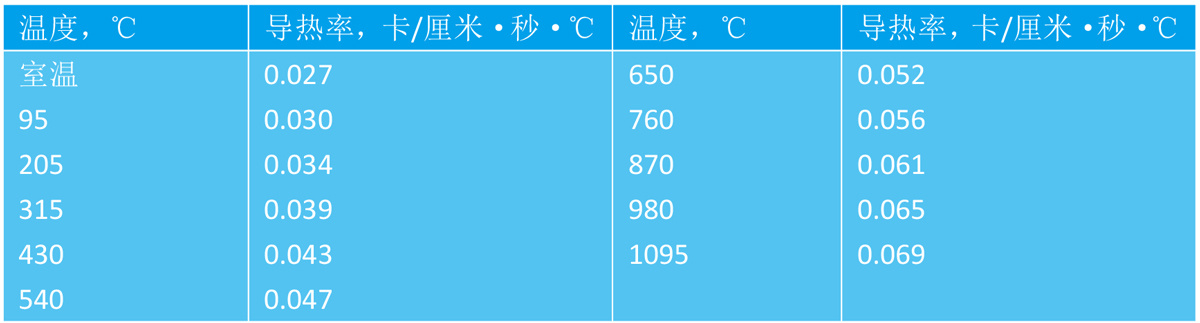

表2 合金的导热率

4.热膨胀系数

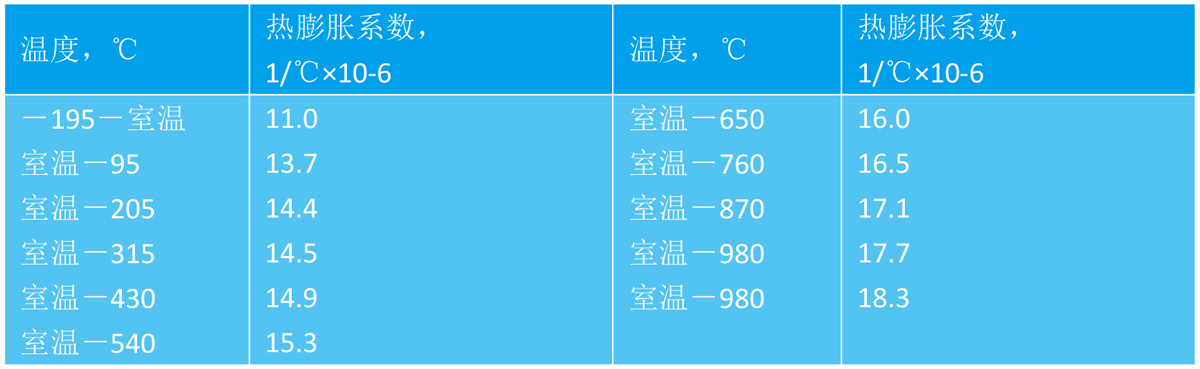

表3 热膨胀系数

5.比热

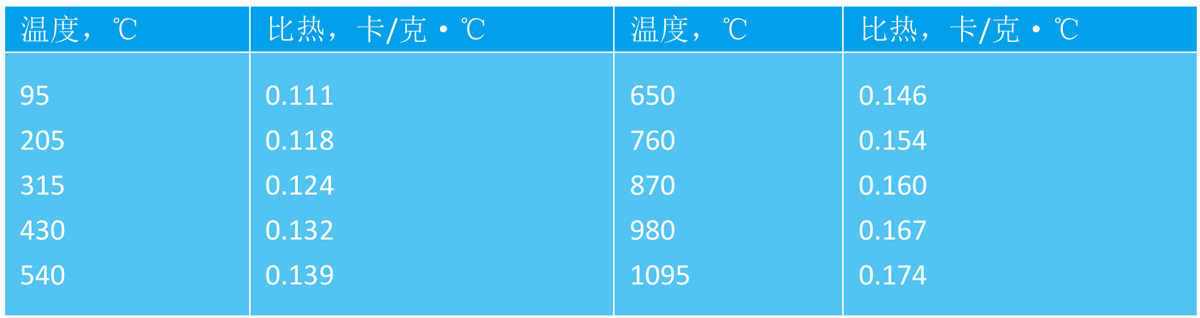

表4 比热

6.弹性模量

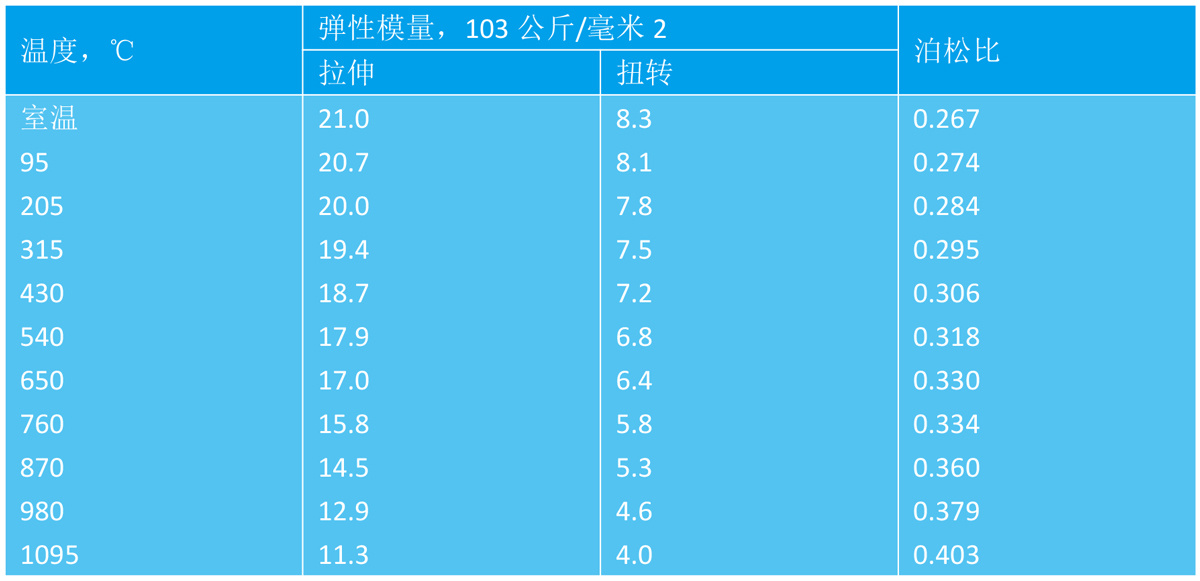

表5 弹性模量

7.抗氧化和抗腐蚀性能

合金具有良好的高温抗氧化性能，室温－1095℃的循环氧化（1095℃加热15分钟，室温冷却5分钟）试验证明，合金的氧化轻微，失重很少而且不起皮，甚至超过抗氧化性能突出的Inconel 702合金。

机械性能

1.室温机械性能

拉伸性能

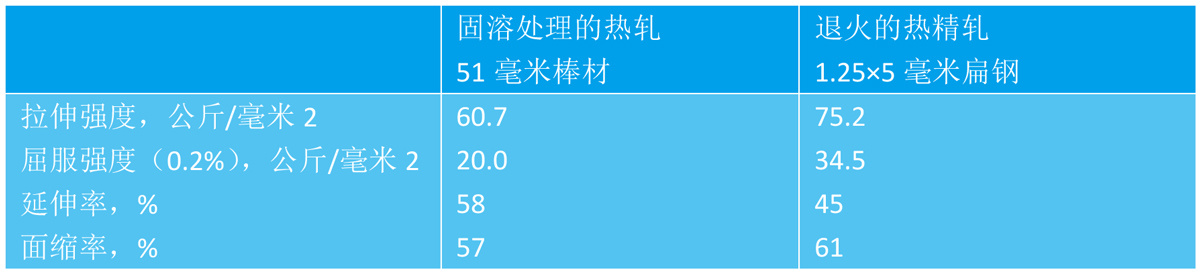

表6 典型的室温拉伸性能

冲击性能

夏比值（V型缺口）17.97公斤·米。

2.持久性能

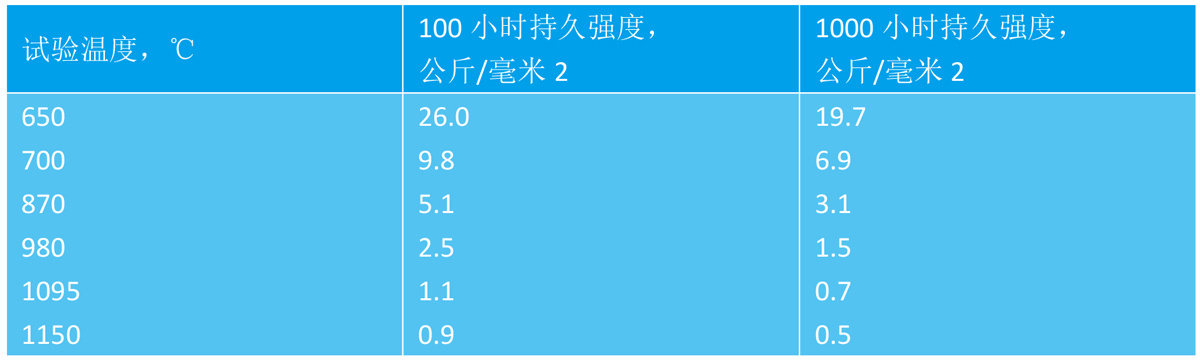

表7 持久性能

工艺

合金容易进行冷加工和热加工。工艺和奥氏体不锈钢相似。开锻温度为1205℃，终锻温度重锻时为980℃，轻锻时为870℃。

合金的焊接性能良好，可采用惰性气体金属极焊和惰性气体钨极焊，以本合金或成分相似的合金作填料，填充金属应能保证焊缝与基体有相同的抗氧化性能。

合金在加热或冷却过程中，如果缓慢通过540—760℃范围内，容易析出碳化物，对合金的性能不利。为了避免碳化物的析出，固溶处理后必须快速冷却。

用途

用作宇航结构材料，喷气发动机部件，热电偶保护管，马弗炉，燃烧器隔板，热处理吊篮和夹具，辐射炉管等。
